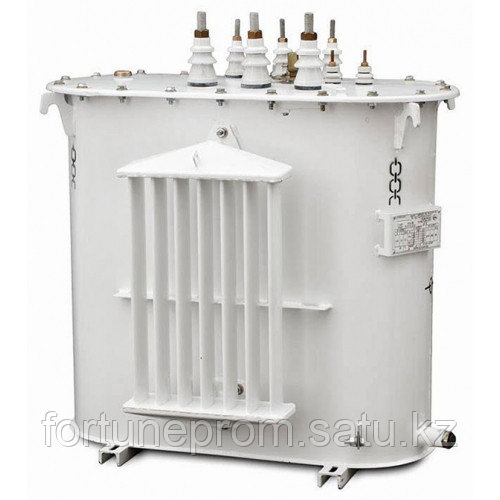

Трансформатор масляный ТМТО-80

Трансформатор трехфазный масляный типа ТМТО - 80/0,38 - У1.

Предназначен для термической обработки бетона и грунта, питания ручного электроинструмента и временного освещения. Трансформатор предназначен для эксплуатации в районах с умеренным климатом, при: не взрывоопасной и химически активной среде. Высота установки над уровнем моря - не более 1000 м.

Трансформатор не рассчитан для работы в условиях; тряски, вибрации, ударов в химически активной среде. Режим работы - длительный. Температура окружающего воздуха - 45˚С до + 40˚С.

Относительная влажность воздуха - не более 80% при + 25˚С.

Структура условного обозначенияТМТО - Х/0,38 - У 1Т - трансформатор трехфазный. М - охлаждение масляное с естественной циркуляцией воздуха и масла. ТО - для термической обработки. Х - номинальная мощность, кВА0,38 - номинальная напряжения обмотки ВН, кВ. У1 - климатическое исполнение и категория размещения по ГОСТ 15150Технические характеристики: Мощность: 80 кВА. Частота: 50 Гц. Потери холостого хода: 270 Вт.

Потери короткого замыкания: 2200 Вт.

Ток холостого хода: 2,3% .

Масса масла: 155 кг.

Масса полная: 425 кг.

Трансформатор ТМТО - 80/0,38 - У1 выпускаются с номинальным напряжением первичной обмотки (высшего напряжения) 380В включительно и вторичной обмотки (низшего напряжения) - 42В, со ступенчатым регулированием напряжения на обмотке высшего напряжения или на обмотке среднего напряжения.

Для этого трансформаторы оснащены переключателем напряжения, который присоединяется к обмотке среднего напряжения.

Напряжение регулируется без возбуждения, при отключенной от сети трансформатора со стороны ВН.

Диапазоны регулирования приведены в таблице.

Схема и группа соединения У/Д/Д/11 - 11.Конструкция трансформаторовБаки трансформаторов сварные, овальные в плане.

Для увеличения поверхности охлаждения применяются радиаторы. Подъем трансформатора в сборе осуществляется за крюки, расположенные под верхней рамой бака. Внизу расположены пробка для спуска масла, кран (пробка) для заливки масла, пробка для взятия пробы масла, болт заземления. На крышке бака имеется вводы ВН, НН, расширитель, пробка для доливки масла.

Активная часть состоит из магнитопровода, изготовленного из холоднокатаной электротехнической стали, обмоток и высоковольтного переключателя. Обмотки трансформаторов из алюминиевых проводов. Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые. ИспытанияВсе трансформаторы подвергаются типовым и приемо - сдаточным испытаниям согласно ГОСТ 11677 и нормативной документации.
