Пробоотборник ПРО-1А для обогатительных фабрик

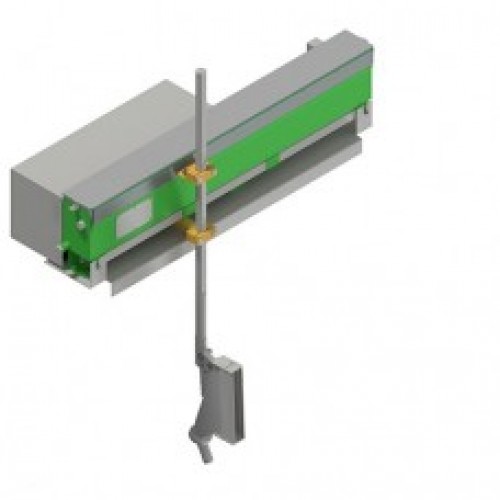

Пробоотборник ПРО - 1А  - предназначен для отбора  - пульповых проб на обогатительных фабриках.   - Может быть использован как самостоятельное изделие, так и в  - составе  - автоматизированной системы  - аналитического контроля. Работает как в автоматическом режиме от  - устройства управления УУ, так и от ручного управления. Ручное управление предусмотрено для подбора оптимального режима работы и контрольной проверки пробоотборника. Пробоотборник представляет собой цепной механизм с электроприводом, сообщающим пробоотбирающему ножу возвратно - поступательное движение, во время которого при пересечении ножом потока пульпы осуществляется отбор пробы.

Частота отбора пробы  - (срабатывания пробоотборного элемента и пересечения опробуемого потока) устанавливается в комплектном устройстве управления (серии УУ) на панели цифрового реле Logo (Siemens) при помощи задания двух параметров: периода времени и количества отборов за этот период времени. После задания параметров на цифровом реле - пробоотборник может работать в автоматическом режиме. Использование таких цифровых реле позволяет конечному потребителю достаточно просто организовать управление пробоотборником от сети АСУТП предприятия. По согласованию с потребителем может быть установлен интерфейс, позволяющий выдавать оператору диагностику работы. Устройство управления серии УУ позволяет также работать с пробоотборником и в ручном режиме - для целей опробования работы, например после ППР и т. п.

Основные технические характеристики

Пробоотборник предназначен для эксплуатации в умеренном климате, в помещениях при температуре от + 1 до + 45  - 0С. В зависимости от передаточного числа установленного редуктора пробоотборник имеет четыре исполнения:

• 1915.2.954.001 с редуктором 2Ч - 63 - 12,5 - 2 - 1 - 1, скорость ножа 0,5 мсек.
• 1915.2.954.001 - 01 с редуктором 2Ч - 63 - 20 - 2 - 1 - 1, скорость ножа 0,3 мсек.
• 1915.2.954.001 - 02 с редуктором 2Ч - 63 - 31,5 - 2 - 1 - 1, скорость ножа 0,2 мсек.
• 1915.2.954.001 - 03 с редуктором 2Ч - 63 - 63 - 2 - 1 - 1, скорость ножа 0,1 мсек.

Для потока с параметрами 600х300 мм и расходом опробуемого технологического потока до 0,36 м3/секунду поставляется нож 1915.6.208.002. Пробоотборник может работать как в автоматическом режиме от устройства управления (например, УУ), так и от ручного управления. Ручное управление предусмотрено для подбора оптимального режима и контрольной проверки пробоотборника.

  -
