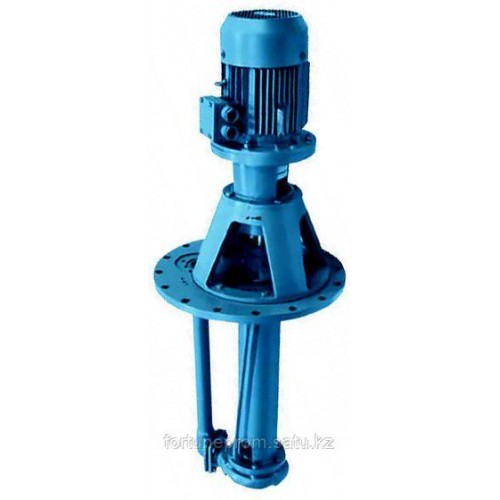

Полупогружные химические насосы АХП 65-50-160

Агрегаты электронасосные и насосы центробежные типа «АХП» предназначены для перекачивания хими­чески активных и нейтральных жидкостей плотностью не более 1850 кг/м3 и кинематической вязкостью до 30х10 - 6 м2/с (30 сСт) с объёмной концентрацией твёрдых включений не более 1,5 % с размером твёрдых включений не более 1,0 мм.АХП – химический, полупогружной;50 – диаметр всасывающего патрубка, мм;32 – диаметр напорного патрубка, мм;200 – номинальный диаметр рабочего колеса, мм;а, б – обозначение уменьшенного диаметра рабочего колеса;1,3 – глубина погружения, м, (расстояние от опорной плиты до оси рабочего колеса);К – условное обозначение материала деталей проточной части;СД – двойное сальниковое уплотнение;У – климатическое исполнение;2 – категория размещения при эксплуатации;ТУ – технические условия производителя.Для насосов конструктивного исполнения «О» (для горячих и кристаллизирующихся жидкостей):Для насосов конструктивного исполнения «Е» для установки во взрывоопасных и пожароопасных зонах:АХП – химический, полупогружной;500 – подача, м3/ч;37 – напор, м;а, б – обозначение обточки рабочего колеса, обеспечивающий работу насоса в средней и нижней точках поля Q - Н;2,0 – глубина погружения, м, (расстояние от опорной плиты до оси рабочего колеса);К – условное обозначение материала деталей проточной части;Щ – щелевое уплотнение;У2 – климатическое исполнение и категория размещения при эксплуатации по ГОСТ 15150;ТУ – технические условия производителя.НаименованиедеталейМатериал для исполненийКЕИАНКолесо рабочееКрышка корпусаКорпус торцовогоуплотнения иликорпус сальникаВтулка защитнаяСталь12Х18Н9Т - бГОСТ 5949Сталь10Х17Н13М2Т - бГОСТ 5949 - 75Сталь06ХН28МДТ - бГОСТ 5949Сталь35 - 3ГПГОСТ 1050СплавХН65МВГОСТ 5632 - 72ВалКронштейнСЧ20 ГОСТ 1412Полумуфта насоса,полумуфта двигателяСталь 10 ГОСТ 1050Обозначение типоразмера насосаМатериал проточной частиГлубина погруженияПодача, м3/чНапор, мЧастота вращенияМощность двигателяПлотностьдо 1,01,0 - 1,31,3 - 1,85АХП 40 - 25 - 125К, Е, И, А, Н0.8, 1.3, 2.0, 2.56,3 (1,75)2029001,11,52,2АХП 40 - 25 - 125аК, Е, И, А, Н6 (1,67)171,11,11,5АХП 40 - 25 - 125бК, Е, И, А, Н5 (1,39)12,51,11,11,5АХП 40 - 25 - 160дК, Е, И, А, Н0.8, 1.3, 2.0, 2.56,3 (1,75)37345,5АХП 40 - 25 - 160К, Е, И, А, Н6,3 (1,75)32334АХП 40 - 25 - 160аК, Е, И, А, Н6,0 (1,67)25333АХП 40 - 25 - 160бК, Е, И, А, Н5,0 (1,39)20333АХП 40 - 25 - 200К, Е, И, А, Н0.8, 1.3, 2.0, 2.56,3 (1,75)5045,57,5АХП 40 - 25 - 200аК, Е, И, А, Н6 (1,67)40345,5АХП 40 - 25 - 200бК, Е, И, А, Н5 (1,39)32334АХП 40 - 25 - 215К, Е, И, А, Н0.8, 1.3, 2.0, 2.56,3 (1,75)607,51111АХП 40 - 25 - 215аК, Е, И, А, Н6 (1,67)485,57,511АХП 40 - 25 - 215бК, Е, И, А, Н5 (1,39)4045,57,5АХП 40 - 25 - 250К, Е, И, А, Н0.8, 1.3, 2.0, 2.56,3 (1,75)80111518,5АХП 40 - 25 - 250аК, Е, И, А, Н6 (1,67)70111115АХП 40 - 25 - 250бК, Е, И, А, Н5 (1,39)607,57,511АХП 50 - 32 - 125К, Е, И, А, Н0.8, 1.3, 2.0, 2.512,5 (3,5)202,234АХП 50 - 32 - 125аК, Е, И, А, Н11,5 (3,2)171,52,24АХП 50 - 32 - 125бК, Е, И, А, Н10,0 (2,78)12,51,51,52,2АХП 50 - 32 - 160К, Е, И, А, Н0.8, 1.3, 2.0, 2.512,5 (3,5)3245,57,5АХП 50 - 32 - 160аК, Е, И, А, Н11,5 (3,2)25345,5АХП 50 - 32 - 160бК, Е, И, А, Н10,0 (2,78)20334АХП 50 - 32 - 200К, Е, И, А, Н0.8, 1.3, 2.0, 2.512,5 (3,5)50111518,5АХП 50 - 32 - 200аК, Е, И, А, Н12 (3,3)417,51115АХП 50 - 32 - 200бК, Е, И, А, Н12 (3,3)327,57,511АХП 50 - 32 - 215К, Е, И, А, Н0.8, 1.3, 2.0, 2.512,5 (3,5)60111518,5АХП 50 - 32 - 215аК, Е, И, А, Н11,5 (3,2)487,51115АХП 50 - 32 - 215бК, Е, И, А, Н10,0 (2,78)407,57,511АХП 50 - 32 - 250К, Е, И, А, Н0.8, 1.3, 2.0, 2.512,5 (3,5)801518,530АХП 50 - 32 - 250аК, Е, И, А, Н11,5 (3,2)67151522АХП 50 - 32 - 250бК, Е, И, А, Н10,0 (2,78)55151522АХП 50 - 32 - 250дК, Е, И, А, Н12,5 (3,5)881518,530АХП 65 - 40 - 200К, Е, И, А, Н0.8, 1.3, 2.0, 2.525 (6,95)50111518,5АХП 65 - 40 - 200аК, Е, И, А, Н24 6,67)407,51115АХП 65 - 40 - 200бК, Е, И, А, Н23 (6,38)327,57,511АХП 65 - 40 - 250К, Е, И, А, Н0.8, 1.3, 2.0, 2.525 (6,95)80152230АХП 65 - 40 - 250аК, Е, И, А, Н24 6,67)701518,522АХП 65 - 40 - 250бК, Е, И, А, Н23 (6,38)60111515АХП 65 - 50 - 125К, Е, И, А, Н0.8, 1.3, 2.0, 2.525 (6,95)2045,57,5АХП 65 - 50 - 125аК, Е, И, А, Н23 (6,38)17345,5АХП 65 - 50 - 125бК, Е, И, А, Н20 (5,55)12,5345,5АХП 65 - 50 - 160К, Е, И, А, Н0.8, 1.3, 2.0, 2.525 (6,9)32111118,5АХП 65 - 50 - 160аК, Е, И, А, Н24 (6,7)267,51115АХП 65 - 50 - 160бК, Е, И, А, Н24 (6,7)207,57,511АХП 80 - 65 - 160К, Е, И, А, Н0.8, 1.3, 2.0, 2.550 (13,9)32111518,5АХП 80 - 65 - 160аК, Е, И, А, Н45 (12,5)26111115АХП 80 - 65 - 160бК, Е, И, А, Н40 (11,1)207,51111АХП 80 - 50 - 200К, Е, И, А, Н0.8, 1.3, 2.0, 2.550 (13,9)5018,52230АХП 80 - 50 - 200аК, Е, И, А, Н45 (12,5)411518,530АХП 80 - 50 - 200бК, Е, И, А, Н40 (11,1)32151522АХП 80 - 50 - 250К, Е, И, А, Н0.8, 1.3, 2.0, 2.550 (13,9)80223045АХП 80 - 50 - 250аК, Е, И, А, Н45 (12,5)70223037АХП 80 - 50 - 250бК, Е, И, А, Н40 (11,1)6318,52230АХП45/31а К, Е, И, А.
