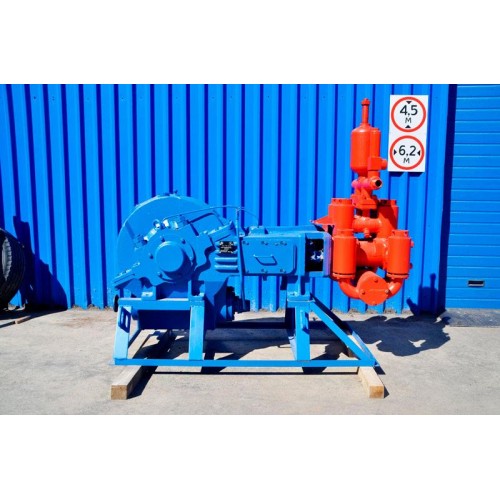

Насос для агрегата цементировочного АЦ-32 ЦН26-32

Назначение насоса ЦН 26-32

Насос цементировочный ЦН 26-32 горизонтального исполнения, двухцилиндровый, поршень двухстороннего действия, с передачей крутящего момента от встроенной глобоидной червячной передачи. Предназначен для перекачивания глинистых и цементных растворов и других различных неагрессивных жидкостей при проведении цементировочных, промывочных, продавочных и других работ в процессе бурения и ремонта нефтяных и газовых скважин.     Диаметр применяемых сменных цилиндровых втулок и поршней, мм 100 / 115 / 127 Идеальная подача насоса, дм3/с:

• наибольшая

15,6 / 21,2 / 26,0

• наименьшая

2,96 / 4,03 / 4,99 Примечание: допускаемое предельное отклонение подачи -20% Наибольшее давление на нагнетательной линии насоса, МПа:

• при наибольшей подаче

7,5 / 5,5 / 4,5

• при наименьшей подаче

32,0 / 23,0 / 18,5 Частота вращения коленчатого вала насоса (число двойных ходов поршня в минуту), мин-1

• наибольшая

133

• наименьшая

25,2 Мощность, подводимая к насосу, не более, кВт 108 Длина хода поршня, мм 250 Передаточное число глобоидной передачи 20,5 Условный диаметр, Ду, мм:

• всасывающей линии

100

• нагнетательной линии

50 Габаритные размеры насоса, мм, ­±1%

• длина

2570

• ширина

920

• высота

2100 Масса насоса, кг±3% 2600 Показатели надежности: средняя наработка на отказ, час 40 средний ресурс до капитального ремонта, час, не менее 2500 назначенный срок службы до списания, лет 8
