Кабель АВБбШв бронированный

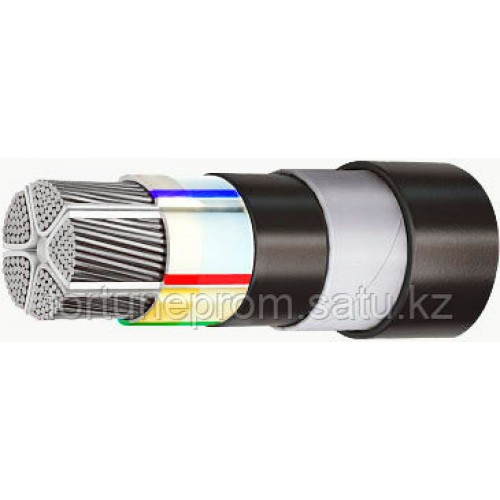

КонструкцияКабель силовой АВБбШв состоит из алюминиевого электрического проводника. Аналог кабеля с маркировкой ВБбШв содержит медные проводники. Силовой элемент кабеля с сечением жилы от 16 мм2 имеет многопроволочное исполнение, в виде двух трех или четырех скрученных между собой алюминиевых жил круглой или секторной формы. Трех и четырех жильные кабели изготавливаются из проводников одного сечения или с содержанием одной нулевой жилой более мелкого сечения. Для изоляции проводников, жилы покрыты оболочкой из поливинилхлорид. Конструкция из объеденных проводников помещается в изоляцию из термостойкого ПВХ пластиката. Проводники в многожильном кабели, для того чтобы отличить их друг от друга, окрашены в различные цвета. Заземляющая жилка кабеля имеет двухцветную окраску, желто - зеленого цвета, а нулевая жила голубого цвета. Кабель обматывается слоем поясной изоляции состоящей из прессованного поливинилхлорида. Защитной слой брони бронированного кабеля АВБбШв создают две стальные оцинкованные ленты. Вся конструкция кабеля снаружи покрыта шлангом из ПВХ пластиката. НазначениеБронированный силовой кабель АВББШв используется на промышленных и гражданских объектов для передачи электроэнергии в электросетях с частотой 50 герц и напряжением 1кв 6кв и 10кв. Кабель АБбШв предназначен для проведения кабельных работ на открытом воздухе и в помещения внутри зданий, в туннелях метро, в земляных траншеях и по ЛЭП. Кабель АВБбШв походит для условий с механическим воздействием, но при эксплуатации его подвергать растягивающим усилиям. В тех случаях когда кабель прокладывают через огнеопасные объекты , то используют специальный негорючий силовой кабель АВБбШвнг - LS. Кабель АВБбШвнг - LS обладает низким уровнем дымовыделения. Своим клиентам компания МРСК предлагает большой выбор кабеля марки АВБбШв различных сечений по низким ценам. Технические характеристикиКлиматическое исполнение УХЛ и Т, 1 и 5 категория размещения. Номинальное напряжение0,66, 1 и 6 кВМинимальная температура прокладки кабеля без предварительного подогрева - 15 оСМинимальная температура прокладки кабеля без предварительного подогрева - 15 оСМаксимальная температура нагрева жил при коротком замыкании160 °С (4 сек. )Относительная влажность воздуха при температуре до + 35оСдо 98% Длительно допустимая температура нагрева жил кабелей при эксплуатации + 70оССтроительная длина кабелей для номин. сечений основных жил: до 16 мм²25 – 70 мм²95 мм² и выше450 м300 м200 мПрокладка и монтаж кабелей без предварительного подогреване ниже - 15оСМинимальный радиус изгиба при прокладке: — кабелей одножильных— кабелей многожильных10 наружных диаметров7,5 наружных диаметровГарантийный срок эксплуатации5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовленияСрок службы30 лет Количество жил х сечение, мм2Наружный диаметр, ммМасса кабеля без упаковки, кг/кмСтроительная длинаКабель АВБбШв до 1 кВавббшв 4х1623,8855,4не менее 450 мавббшв 4х2527,81155,5не менее 300 мавббшв 4х3530,11369,2авббшв 4х5033,11566,0авббшв 4х7037,01961,8авббшв 4х9541,02418,1не менее 200 мавббшв 4х12043,52780,1авббшв 4х15047,73330,6авббшв 4х18552,33973,6авббшв 4х24058,34942,6авббшв 5х1023,1792,1не менее 450 мавббшв 5х1626,01004,3авббшв 5х2530,01336,4не менее 300 мавббшв 5х3532,61598,7авббшв 5х5037,91965,1авббшв 5х7041,82415,9авббшв 5х9546,12948,0не менее 200 мавббшв 5х12050,03529,7авббшв 5х15054,44161,4авббшв 5х18559,24939,1авббшв 5х24065,66092,8
