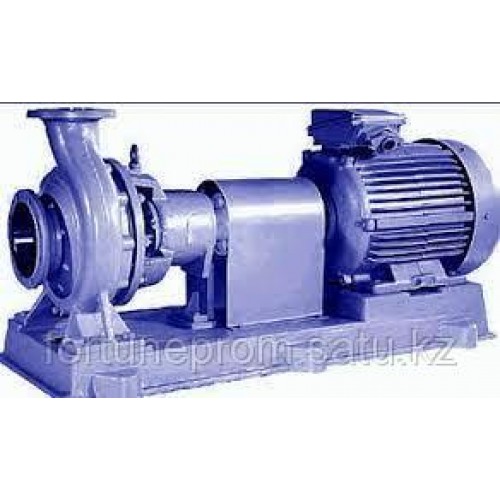

Химический насос АХ 100-65-400

Назначение химических насосов серии АХ

Насосы предназначены для перекачивания химически активной рабочей жидкости, а также нейтральной жидкости с характеристиками:

• Плотность — менее 1850 кг/куб.
• Вязкость — до 30 * 10 - 6 кв. м/с
• Содержание твердых фракций размером до 1 мм
• Объемная концентрация твердых фракций — до 0,1%
• Температура перекачиваемой жидкости для насоса типа АХ исполнения «А» −40 до + 90 С, исполнения «К», «Е», «И», «Т» — от −40 до + 120 С
• Температура перекачиваемой жидкости для насоса типа АХО от 0 до + 250 С.

Конструкция химических насосов серии «АХ, АХО»

Особенность насосов серии «Х» — возможность их обслуживания без отсоединения самого корпуса насоса от всасывающего и напорного трубопроводов. Данная особенность значительно сокращает время обслуживания насоса, упрощает процедуру диагностики и планово - предупредительного ремонта на объекте.

Корпус подшипникового узла насосов серии АХ исполнения «О» имеет камеру, в которую через специальный штуцер подается проточная охлаждающая жидкость. Насосы АХ исполнения «О» могут поставляться с рубашкой обогрева

Подвод рабочей жидкости происходит посредством трубопровода, находящегося строго по оси вала насоса. Отвод — вертикально вверх.

Привод насоса от электродвигателя осуществляется посредством упругой муфты. Насосы могут комплектоваться с проставком между полумуфтами насоса и двигателя. При наличии проставки повторная центровка насоса с двигателем после монтажа не требуется.

Тип электродвигатели и его исполнение — в зависимости от условий работы насосного агрегата. Возможна комплектация электродвигателем как общепромышленного, так и взрывозащищенного исполнения.

Условное обозначение насосов серии «АХ»

Пример: АХ125 - 100 - 315а - К - СД

«АХ» — насос серии «АХ»

125 — диаметр всасывающего патрубка насоса, мм,

100 — диаметр напорного патрубка насоса, мм,

315 — номинальный диаметр рабочего колеса насоса, мм,

«а» — обозначение обточки рабочего колеса:

«а» — первая обточка;

«б» — вторая обточка.

К — исполнение насоса по материалу, из которого изготовлена проточная часть:

«К» — высоколегированная хромоникелевая нержавеющая сталь марки 12Х18Н9ТЛ;

«Е» — высоколегированная хромоникелемолибденовая нержавеющая сталь марки 12Х18Н12МЗТЛ;

И — высоколегированная хромоникельмолибденомеднистая нержавеющая сталь марки 07ХН25МДТЛ;

Н — никелевый сплав марки ХН65МВ;

Т — титановый сплав марки ТЛ3 или ВТ1 - 0;

А — углеродистая сталь марки 25Л.

«СД» — исполнение насоса по типу применяемого уплотнения вала:

Варианты уплотнения вала:

С — одинарное сальниковое уплотнение;

СД — двойное сальниковое уплотнение;

5 — одинарное торцовое уплотнение.

55 — двойное торцовое уплотнение.

Максимальное давление на входе в насос: для уплотнения «СД» — 3,5 кгс/кв. см; для уплотнения «5» — 8 кгс/ кв. см ; для уплотнения «55» — 8 кгс/ кв. см.

В зависимости от плотности перекачиваемой жидкости подбирается тип и мощность электродвигателя, приводящего вал насоса во вращение.

Процедура подбора осуществляется специалистом, в соответствии с параметрами жидкости, требований к установке, паспортными данными насоса и электродвигателя.

При комплектации насосного агрегата, работающего во взрывоопасной зоне в условное обозначение насоса включен индекс «Е». Пример: АХ - Е65 - 50 - 160 - К - 55.

Агрегаты такого типа имеют следующие характеристики по взрывозащите:

• а) двигатель насоса имеет взрывозащищенное исполнение, соответствующее по категории защиты категории взрывоопасности самого помещения;
• б) уплотнение вала насоса посредством двойного торцевого уплотнения.

Габаритные размеры агрегата
